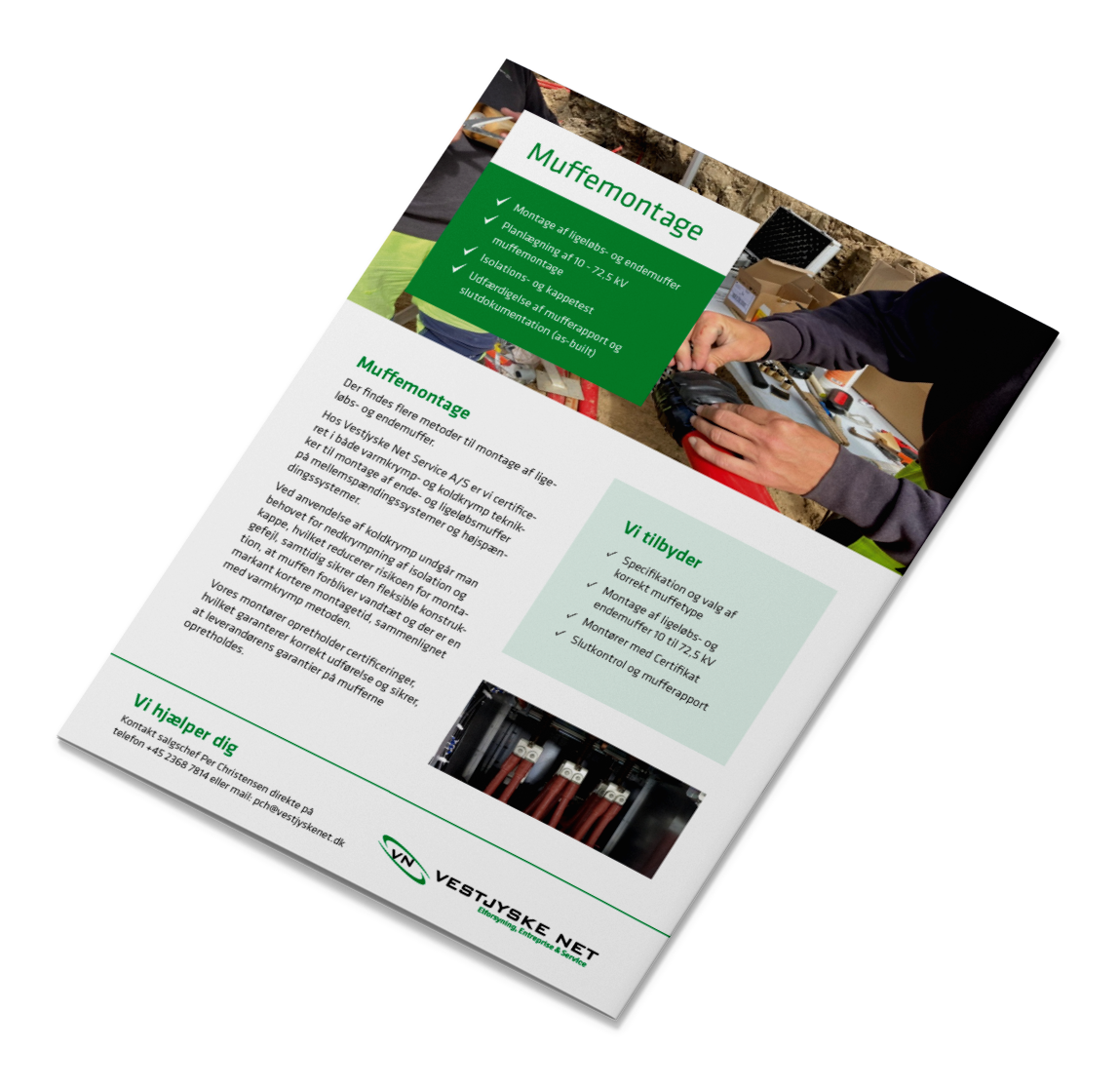

Download produktblad


Muffemontage

Der findes flere metoder til montage af ligeløbs- og endemuffer.

Hos Vestjyske Net Service A/S er vi certificeret i både varmkrymp- og koldkrymp teknikker til montage af ende- og ligeløbsmuffer på mellemspændingssystemer og højspændingssystemer.

Ved anvendelse af koldkrymp undgår man behovet for nedkrympning af isolation og kappe, hvilket reducerer risikoen for montagefejl, samtidig sikrer den fleksible konstruktion, at muffen forbliver vandtæt og der er en markant kortere montagetid, sammenlignet med varmkrymp metoden.

Vores montører opretholder certificeringer, hvilket garanterer korrekt udførelse og sikrer, at leverandørens garantier på mufferne opretholdes.

Ligeløbsmuffer

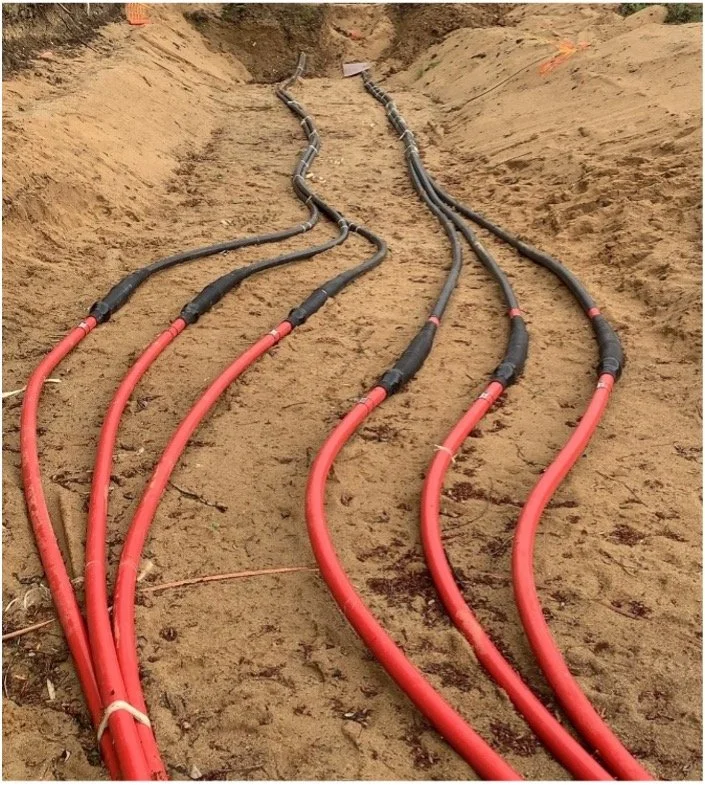

Ligeløbsmuffer anvendes, når to kabelsystemer skal sammenkobles, eller når eksisterende kabler skal omlægges – eksempelvis i forbindelse med byudvikling eller udvidelse af bebyggelse. I sådanne tilfælde er det nødvendigt at forlænge det eksisterende kabel, så det kan flyttes til et nyt tracé.

Ved elektriske fejl, mekaniske skader eller overgravning af kabler er det nødvendigt at udskifte en del af kablet. Der etableres en ny kabellængde, som forbindes til det eksisterende system ved hjælp af ligeløbsmuffer.

Endemuffer

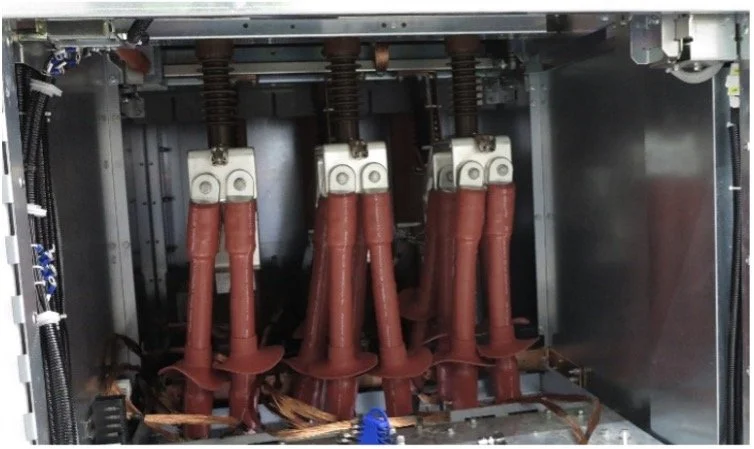

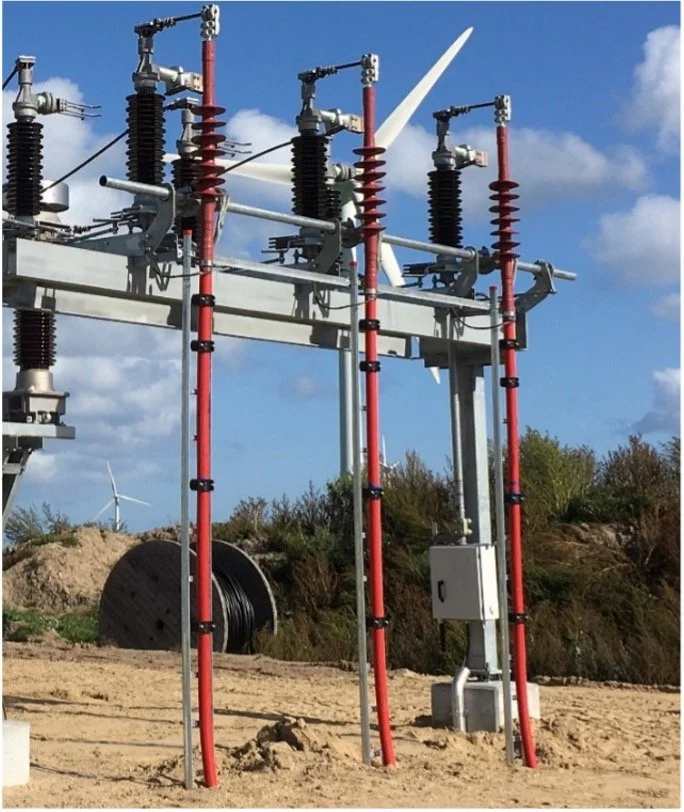

Endemuffer monteres ved tilslutning af kabelsystem til koblingsanlæg og komponenter når kablet kommer op af jorden.

Kablet fastgøres på kabelopføringsmaster eller kabelstiger med behørig og korrekt dimensionerede kabelklodser.

Den elektriske forbindelse udføres med skrue-klemme/kabelsko mellem muffen og komponentens tilgangsklemmer.

Kvalitetssikring og afsluttende test af muffearbejde

Kvaliteten af muffemontagen dokumenteres systematisk gennem billedregistrering og en afsluttende verifikationsprocedure med følgende elektriske og visuelle tests:

Kappetest for at kontrollere skærmens integritet og identificere eventuelle fejl i yderkappen

Isolationstest (megger-test) for at verificere isolationsmodstanden mellem leder og skærm samt mellem faser

Fasefølgetest for at sikre korrekt faserækkefølge og rotationsretning

Visuel inspektion af montagekvalitet, herunder kontrol af afisoleringslængder, skærmforbindelser og tætning

På baggrund af testresultaterne udarbejdes en komplet mufferapport, som indgår i den samlede slutdokumentation. Denne leveres til kunden i as-built format og udgør en del af den tekniske overdragelse.

Montageforberedelse og installation af ligeløbs- og endemuffer

For at sikre en korrekt og sikker installation af 60 kV ligeløbsmuffer etableres der typisk et muffehul med tilstrækkelig plads til både opsætning af muffetelt og udførelse af montagearbejdet under kontrollerede forhold. Arbejdet udføres i en ergonomisk hensigtsmæssig arbejdshøjde, hvilket muliggør præcis montering og mindsker risikoen for fejl og belastningsskader.

Under forberedelse og bearbejdning må kablerne ikke udsættes for mekanisk påvirkning såsom træk, bøjning eller vrid, da dette kan medføre spændinger i lederforbindelser, terminaler eller isolationssystemet. Enhver form for mekanisk stress kan forringe muffens elektriske og mekaniske egenskaber.

Det er desuden afgørende, at kabelenderne under hele montageprocessen beskyttes effektivt mod fugt og forurening fra støv, snavs eller andre fremmedlegemer, da dette kan påvirke isolationsniveauet og forbindelsens langtidsholdbarhed.
