Relæbeskyttelsessystemer

Vi tilbyder

  • Relædesign og relæberegning

  • Relæparametrering og relæindstilling

  • Test af 10 og 60 kV relæfunktion

  • Regelmæssig service

Download produktblad


Beskyttelse af højspændingsnettet

Den stadige udbygning og ombygning af elnettet kræver at man har optimal fokus på beregning og dimensionering af relæbeskyttelsen.

Relæer er en generel betegnelse, der dækker over det beskyttelsesudstyr der holder øje med højspændingsudstyrets tilstand, der i tilfælde af fejl sender signal til afbryder om at den skal udkoble. Det sker sjældent at relæet anvendes.

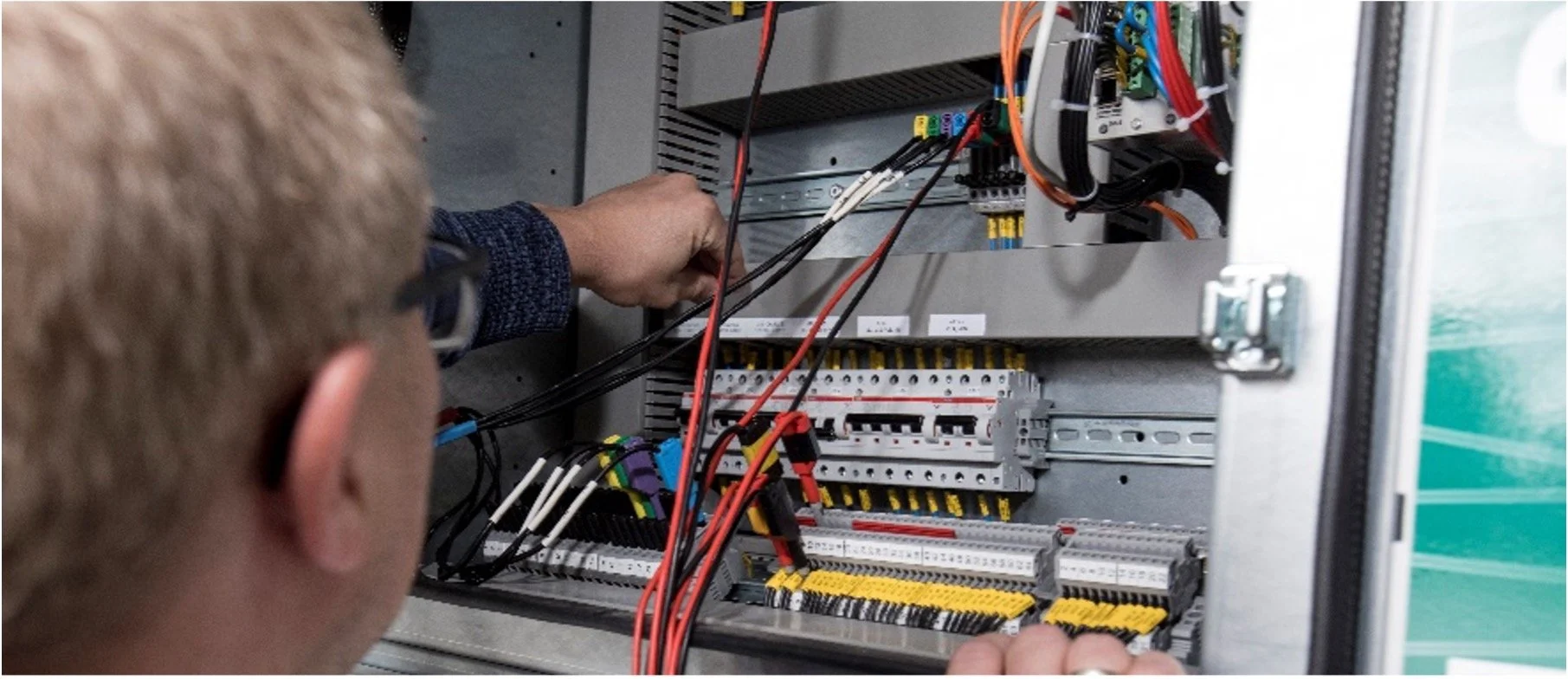

Det er derfor vigtigt at både mekanik og elektronik motioneres regelmæssigt ved at der foretages en afprøvning af relæ og afbryders funktionalitet.

Vi deltager gerne i planlægningen og udførelsen af løbende relæafprøvning for at sikre en optimal elektrisk og mekanisk tilstand af beskyttelses udstyret.

Relædesign og relæberegning

Der kan være flere årsager til at en et nyt design skal laves og kortslutningsberegninger skal foretages:

  • I forbindelse med opførsel af en ny vindmøllepark eller anden tilslutning

  • Opdatering af et relæskema

  • Nyt anlæg

VNS anvender Power Factory som er et stykke software der gør det muligt at modellere et højspændingsnet og udføre forskellige beregninger, herunder kortslutningsberegninger og loadflows.

Når der skal foretages en kortslutningsberegning, gøres det efter et fast lagt flowchart, der beskriver hovedpunkterne for processen.

Kortslutningsberegningen udføres efter standarden IEC 60909 med mindre andet specificeres af kunden.

Der foretages minimum kortslutning samt maksimal kortslutning uden lokal produktion. Alle beregninger er 3-fasede kortslutninger.

Typisk foretages der beregninger for både 60 kV skinnen, 10 kV skinnen, og eventuelt for enden af kablet til det nye projekt.

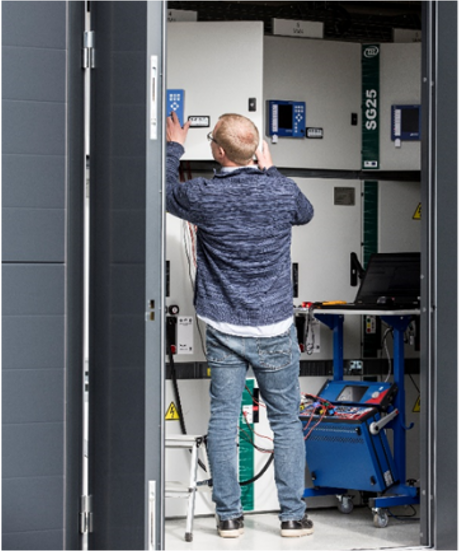

Test af 10 og 60 kV relæer

Der kan være flere årsager til at et relæ skal testes:

  • Det kan være et nyt relæ der opsættes

  • Det kan være generel afprøvning af relæer

Ved at teste relæer regelmæssigt sikres det at de elektriske systemer er pålidelige og fungerer som forventet, hvilket reducerer risikoen for uventede strømafbrydelser.

Ved test af relæer skal beskyttelsesindstillingerne indhentes og der udarbejdes der en testfil.

Testfilen udarbejdes i OMICRON Control Center.

Testen er opbygget ud fra ingeniørernes knowhow, tidligere erfaringer samt OMICRON’s anbefalinger til de pågældende tests.

Som udgangspunkt anvender vi en skabelon fra tidligere projekter til at starte med.

Denne ændres således, at de rigtige indstillinger er gældende, og det sikres at de relevante tests er inkluderet, såsom:

  • Omsætningsforhold/fortrådning

  • Overstrøms start-test, trip tests

  • Afstandsbeskyttelse

  • Switch onto Fault test

  • Jordfejl, begge retninger

  • Genindkobling

  • Transformer differential test

  • Inversblokering, samleskinnebeskyttelse

  • Meldinger til kontrolrum

  • Udkobling af afbryder, begge spoler

Vi hjælper dig

Kontakt afdelingsleder Nichlas Josefsen
direkte på telefon +45 23 68 78 18
